EL-Scan

기술은 그대로! 크기는 작게!

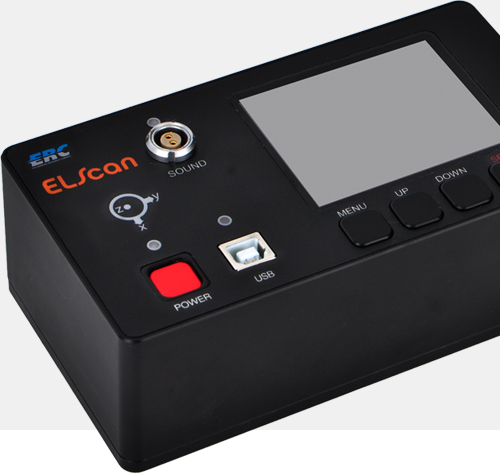

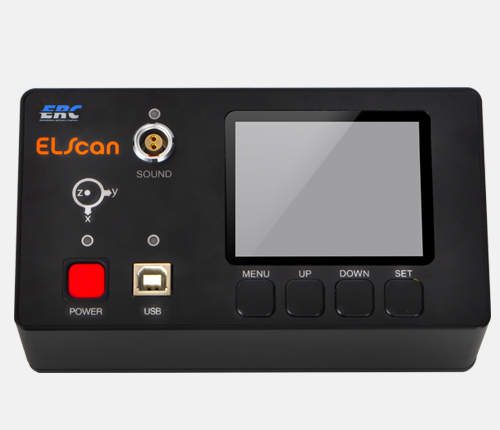

EL–Scan 장비는 Vscope 승차감 측정장비와
동일한 기능을 가지며 소형 경량화를 추구한 장비

PC 및 태블릿 상호 호환

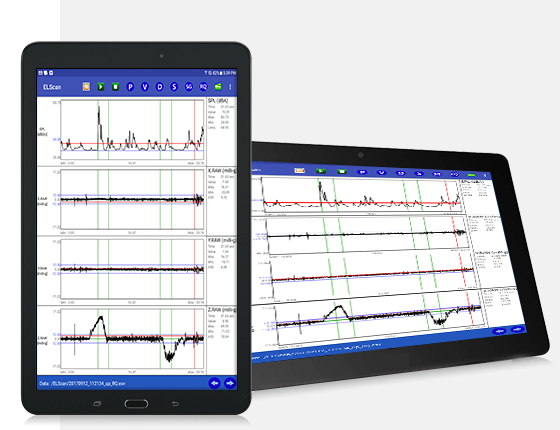

측정 및 분석프로그램은
기본적으로 Android 태블릿 PC를 이용하여 무선으로 측정을 실시하며 USB 케이블로 노트북 PC와 연결하여 상세한 측정 및 분석이 가능

경사각 측정 가능

부가적으로 2축의 각도 센서기능을 사용할 수 있으므로 에스컬레이터 등의 경사각 측정 등에도 사용 가능

제품 사양

구 분 내 용
내장센서 - 내장 3축가속도 센서
소음센서 - Type 1
- 측정범위 20 ~ 20 KHz
측정기능 - 승차감측정 전용(소음, 진동)
- 엘리베이터 비상정지 측정
- 각도 측정기능
측정방식 - PC와 연결하여 실시간측정
- PC 없을 때 독립적으로 측정 가능함.
분석기능 (승차감) - 가속도, 속도, 거리, 저크, 소음
- LPF, HPF, ISO, RMS
통신방식 - USB, Wi-Fi, Bluetooth
측정데이터 저장 - 측정기에 8GB 저장
Sampling Rate - 승차감 : 256 SPS (100 Hz)
ADC Resolution - 24bit
소음측정범위 - 20 ~ 20KHz / A-Weighting : Type 2 (일반적으로 Type 1)
Software - 승차감 분석프로그램
- Android Tablet PC용 프로그램
중량 및 크기 (센서 제외) - 0.8 Kg / 150(W) x 82(D) x 47(H)
전 원 - 4.2V 리튬이온 Battery (4.2V/1.15Ah x 4cell, 19.3Wh)
