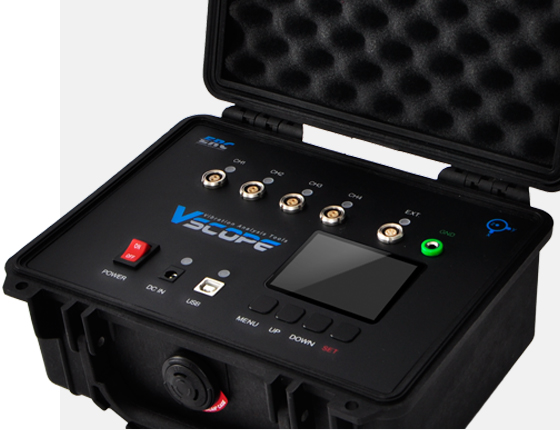

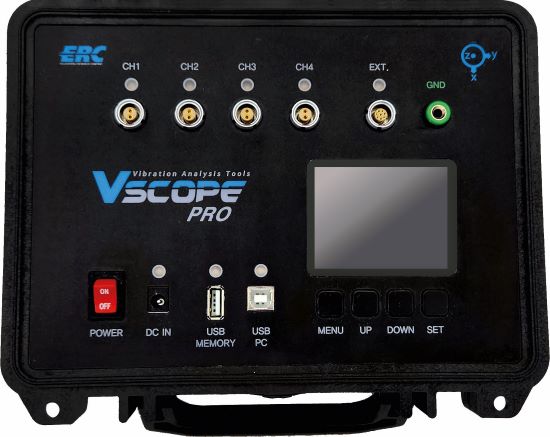

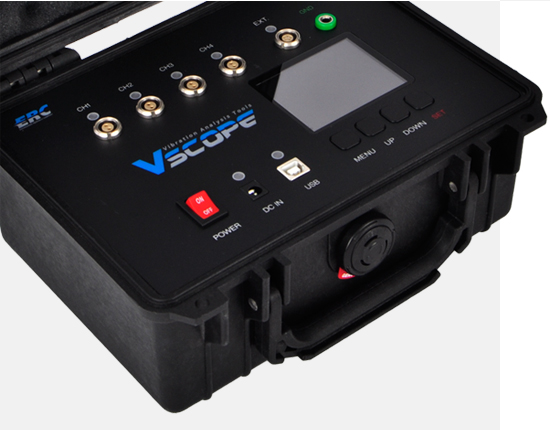

Vscope Pro

최대 4개 센서로 시간 단축

Vscope 승차감기능에 부가하여 외장 가속도센서를 최대 4개 사용할 수 있으므로 측정대상물에 동시에 여러개의 센서로
측정 및 정밀분석이 가능

승차감 및 진동 감지

분석기능은 Vscope 승차감 + 정밀 1CH 장비와 동일하며 승차감외의 감속기, 모터등의 진동을 분석함

다양한 분석 기능

분석기능은 Vscope Plus 장비에 정밀분석기능이 추가되어 승차감외의 감속기, 모터 등의 진동을 정밀 분석합니다.

제품 사양

구 분 내 용
내장센서 - 내장 3축가속도 센서
소음센서 - Type 1
- 측정범위 20 ~ 20 KHz
외장 진동센서 - 3개 (1.5 ~ 5000Hz : 5%)
- IEPE 방식
측정기능 - 승차감측정 전용
- 엘리베이터 비상정지 측정
- 진동 또는 소음측정 (4CH)
측정방식 - PC와 연결하여 실시간측정
- PC 없을 때 독립적으로 측정 가능함.
분석기능 (승차감) - 가속도, 속도, 거리, 저크, 소음
- LPF, HPF, ISO, RMS
분석기능 (정밀진단) - 가속도, 소음
- Time Series Data 분석
- Spectrum 분석
- Octave Band 분석
- Waterfall Graph 분석 - 총진동 History 분석
- Envelope 분석
- 결함분석
통신방식 - USB / Wi-Fi (추가 예정)
측정데이터 저장 - 측정기에 8GB 저장
Sampling Rate - 승차감 : 256, 512, 1024 SPS (100, 200, 400 Hz)
- 정밀측정 : 최대 65536 SPC (25.6KHz)
ADC Resolution - 24bit
소음측정범위 - 20 ~ 20KHz / A-Weighting : Type 2 (일반적으로 Type 1)
Software - 승차감 분석프로그램
- 정밀진단 프로그램
중량 및 크기 (센서 제외) - 2.7 Kg / 235(W) x 190(D) x 120(H)
전 원 - 16.8V 리튬이온 Battery(4.2V/3.4Ah x 4cell, 57Wh)
