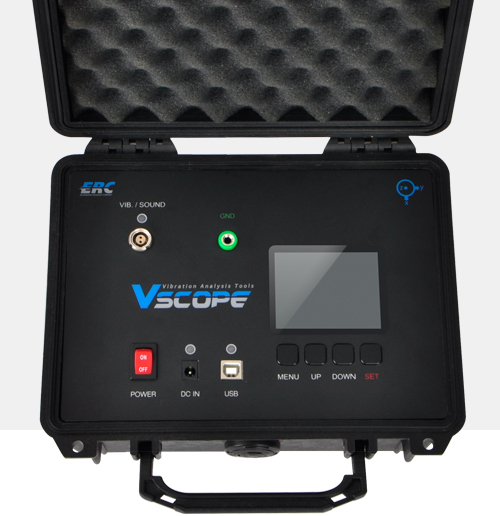

Vscope Original

데이터 측정 및 분석의 용이성

엘리베이터의 승차감 측정 전용 장비로
측정기에 내장된 3축의 가속도 센서와
외장 소음센서를 이용하여 엘리베이터의 승차감을 실시간으로 측정하는 장비

순수 국내 기술로 구성

측정 및 분석 정밀도는
공인 교정기관의 검교정을 통하여 검증이 되었으며 동급의 외국산 장비에 비하여 사용이 편리하고 실시간 측정의 장점을 이용하여 검사시간을 획기적으로 절감

실시간 현장평가

측정기 자체만으로도 측정조작이 가능하므로 노트북 PC 또는 태블릿 PC를 사용하기 곤란한 환경에서도 측정 및 평가가 가능

제품 사양

구 분 내 용
내장센서 - 내장 3축가속도 센서
소음센서 - Type 2
- 측정범위 20 ~ 20 KHz
외장 진동센서 - 없음
측정기능 - 승차감측정 전용
- 엘리베이터 비상정지 측정
측정방식 - PC와 연결하여 실시간측정
- PC 없을 때 독립적으로 측정 가능함.
분석기능 (승차감) - 가속도, 속도, 거리, 저크, 소음
- LPF, HPF, ISO, RMS
통신방식 - USB / Wi-Fi (추가 예정)
측정데이터 저장 - 측정기에 8GB 저장
Sampling Rate - 승차감 : 256, 512, 1024 SPS (100, 200, 400 Hz)
ADC Resolution - 24bit
소음측정범위 - 20 ~ 20KHz / A-Weighting : Type 2 (일반적으로 Type 1)
Software - 승차감 분석프로그램
중량 및 크기 (센서 제외) - 2.7 Kg / 235(W) x 190(D) x 120(H)
전 원 - 16.8V 리튬이온 Battery(4.2V/3.4Ah x 4cell, 57Wh)
