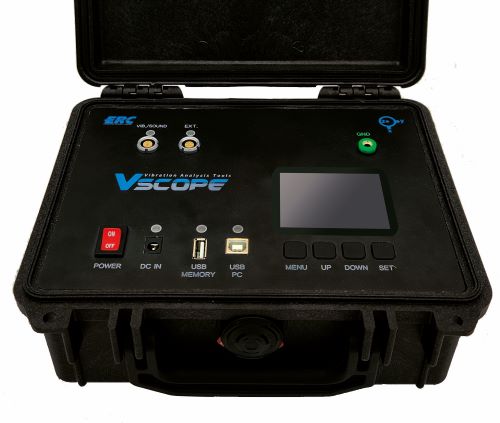

Vscope Plus

소음과 진동 감지 및 분석 장치

Vscope 승차감기능에 부가하여
외장 가속도센서를 1개 사용할 수 있으므로 승차감외의 감속기, 모터등의 진동을 분석 가능

다양한 분석 기능

분석기능으로는 Time Signal 분석,
스펙트럼분석, Waterfall Contour, Octave Band, 총진동 분석이 가능

결함 분석 가능

설비의 정보를 입력하므로써 설비의 결함을 분석할 수 있는 기능이 포함

제품 사양

구 분 내 용
내장센서 - 내장 3축가속도 센서
소음센서 - Type 1
- 측정범위 20 ~ 20 KHz
외장 진동센서 - 3개 (1.5 ~ 5000Hz : 5%)
- IEPE 방식
측정기능 - 승차감측정 전용
- 엘리베이터 비상정지 측정
- 진동 또는 소음측정 (4CH)
측정방식 - PC와 연결하여 실시간측정
- PC 없을 때 독립적으로 측정 가능함.
분석기능 (승차감) - 가속도, 속도, 거리, 저크, 소음
- LPF, HPF, ISO, RMS
분석기능 (정밀진단) - 가속도, 소음
- Time Series Data 분석
- Spectrum 분석
- Octave Band 분석
- Waterfall Graph 분석 - 총진동 History 분석
- Envelope 분석
- 결함분석
통신방식 - USB / Wi-Fi (추가 예정)
측정데이터 저장 - 측정기에 8GB 저장
Sampling Rate - 승차감 : 256, 512, 1024 SPS (100, 200, 400 Hz)
- 정밀측정 : 최대 65536 SPC (25.6KHz)
ADC Resolution - 24bit
소음측정범위 - 20 ~ 20KHz / A-Weighting : Type 2 (일반적으로 Type 1)
Software - 승차감 분석프로그램
- 정밀진단 프로그램
중량 및 크기 (센서 제외) - 2.7 Kg / 235(W) x 190(D) x 120(H)
전 원 - 16.8V 리튬이온 Battery (4.2V/3.4Ah x 4cell, 57Wh)
